單路定時開關繼電器模組

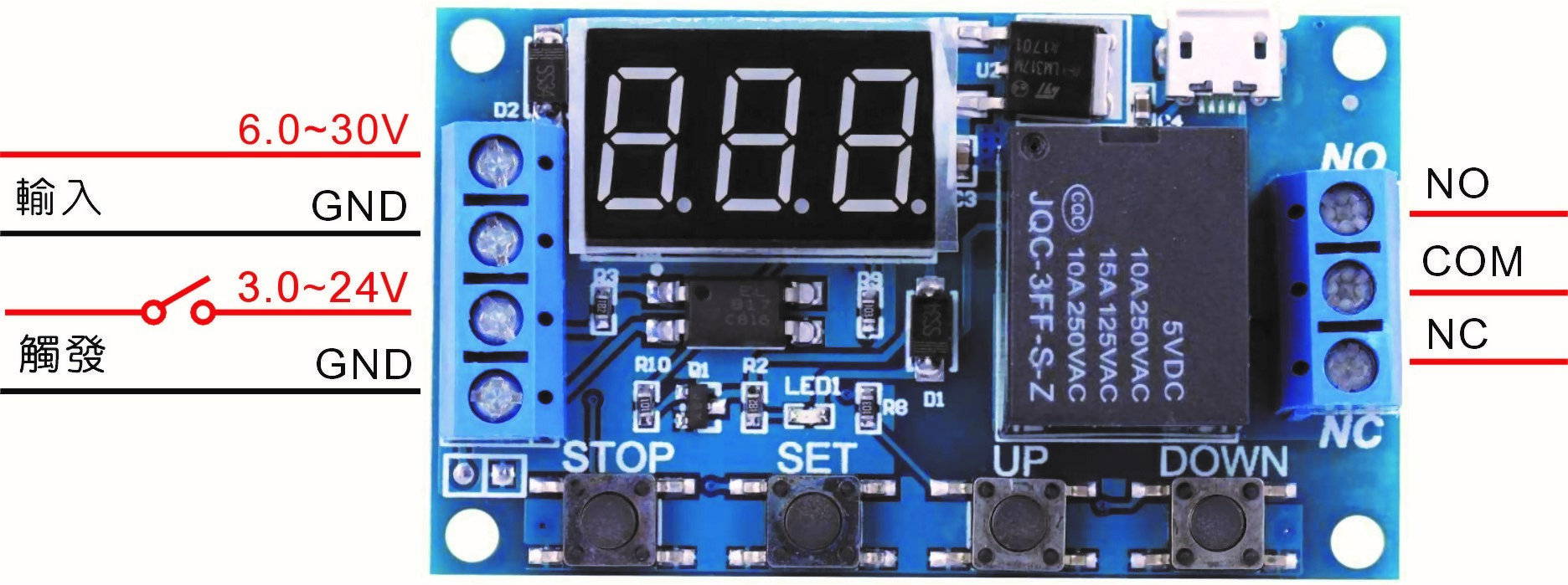

一. 端子配線：

二. 模組簡介：

  1. 可調整時間0.1〜99秒（最小）1〜999分鐘（最大）。

  2. 可以設置不同OP、CL、LOP參數，參數相互獨立分別保存。

  3. 睡眠模式，使能後5分鐘內無任何操作，自動關閉顯示器；按任意鍵喚醒。

  4. 停電自動保存參數值。

  三. 信號觸發接線方式：

      1. 若要提高系統的抗干擾能力，電源6〜30V的GND，與Trigger的GND_T不共地。

      2. 也可共地電源6〜30V的GND，與Trigger的GND_T連接短路，使用電源正極與Trigger短路觸發。

  四. 選擇工作模式:

      OP：繼電器導通時間。  CL：繼電器斷開時間。  LOP：繼電器NO/OFF動作循環次數。

      P1.1：動作時間內，信號再次觸發無效。

      P1.2：動作時間內，信號再次觸發重新計時。

      P1.3：信號再次觸發，繼電器斷開停止計時

      P1.4：未設置使用。

      P2.1/ P2.2：信號觸發，等待CL時間到後，繼電器動作開始計時OP時間，時間到後繼電器停止動作。

                （F1平時為斷開，F2平時為導通）

      P3.1：信號觸發，繼電器導通OP時間之後，繼電器斷開CL時間，重複循環上述動作，循環中再次信號

            觸發，繼電器斷開，停止計時；循環次數LOP可以設置。

      P3.2：送電之後無需信號觸發，進行繼電器導通OP時間，繼電器斷開CL時間，重複循環上述動作；

            循環次數LOP可以設置。

      P-4：信號觸發繼電器動作，若信號是持續性觸發則繼電器持續動作，此時不倒數，計時中若信號再次

           觸發則倒數重新計時。

  五. 開啟或關閉功能切換（DOWN按鍵）：

 功能：F1狀態 平時為斷開，信號觸發後繼電器導通，計時OP時間之後斷開。

            F2狀態 平時為導通，信號觸發後繼電器斷開，計時OP時間之後導通。

            所有工作模式的繼電器動作是斷開或導通，由F1或F2選項來決定，一般設定為F1狀態。

            操作：長按DOWN鍵：切換顯示F1或F2

  六. 如何選擇計時範圍：

      1. 計時範圍0.1秒（最小）999分鐘（最大）連續可調。

      2. 在模式選擇介面設定好參數值後通過短按STOP鍵，選擇計時範圍。

         X X X. 小數點在個位，計時範圍：1〜999秒。

         X X.X 小數點在十位，計時範圍：0.1〜99.9秒。

         X.X.X. 小數點全亮，計時範圍：1〜999分鐘。

         例子：設置OP是3.2秒，那就將小數點移動到十位元上，數碼顯示03.2。

  七. 模組定時設定說明（P1.1〜P-4）：

      1. 參數值：OP導通時間，CL斷開時間，LOP循環次數（1〜999次，“---”代表無限次數）。

   2. 設置方式：

         選擇工作模式：

  P1和P4模式可設定一個時間值，OP導通時間。

  P2模式可設定二個時間值，OP導通時間，CL斷開時間。

  P3模式可設定三個時間值，OP導通時間，CL斷開時間，LOP 循環的次數。

      3. 時間設定：

         長按SET鍵2秒進入模式選擇介面（P1.1〜P-4），短按UP、DOWN按鍵，選擇模式（P1.1〜P-4）

  後，短按SET鍵設定OP導通時間，再短按SET鍵設定CL斷開時間，再短按SET鍵設定LOP循環

次數。（短按UP或DOWN增減時間值，長按快速增減時間值）

 4. P2〜P4模式時間設定，先長按SET鍵進入設定模式，再短按SET鍵 ，可切換OP、CL、LOP等數值

設定。

     例如設定OP時間後，短按SET鍵切到CL，再短按UP或DOWN完成CL時間值，

 5. 再短按SET鍵 切到LOP完成設定時間值。

         當設定（P1.1〜P-4）工作模式 並完成（OP、CL、LOP）數值設定，長按SET鍵2秒後，顯示“000”，即設定完成，模組進入待機狀態。

 6. 完成各項設定調整，請斷電後再重新供電。

八. 工作模式和參數使用：

1. P1.1〜P-4多種工作模式，不同模式OP、CL、LOP參數值都共用。

         例如P1.1設置了導通時間OP是5秒，切換到P1.2、P1.3模式OP也是5秒。

2. 執行模式切換P1.1〜P-4：

         a. 長按SET鍵2秒進入模式選擇介面。

b. 短按UP、DOWN按鍵，選擇使用模式，長按SET鍵退出，回到定時模組待機狀態。

九. 查詢目前工作模式參數值：

1. 在主介面（顯示000）短按UP鍵，會顯示OP、CL、LOP對應時間 XXX。

      2. 模式中只有OP（例如模式P1.1、P1.2、P1.3）時間，短按SET鍵只顯示OP時間。

      3. 模式中有OP、CL、LOP（例如模式P3.1、P3.2），短按SET鍵會顯示OP時間、CL時間，

       及LOP次數。

  十. STOP按鍵功能：

1. ON：OP導通時間內繼電器允許導通。

2. OFF：繼電器禁止導通，始終是關閉狀態。

在主介面短按STOP按鍵，可進行切換ON和OFF狀態，現前狀態閃爍，之後返回主介面。

      （此功能是急停功能，一鍵斷開繼電器）

十一. 其他

      1. 斷電後再送電會顯示目前的工作模式，之後顯示“000”進入待機狀態。

2. 睡眠模式：

  a. C-P睡眠模式：五分鐘內，無任何操作，顯示器自動關閉顯示，程式正常運行。

   　b. O-d正常模式：顯示器始終顯示。

 　　  　  長按STOP按鍵2秒後，可進行切換C-P和O-d狀態，現前狀態閃爍，之後返回主介面，

           設定完成應重新送電。

十二. 快速操作（恢復基本設定）

長按DOWN顯示F1，短按STOP顯示ON，長按STOP顯示O-d，

      長按SET顯示P1.1〜P-4由UP或DOWN選擇工作模式

十三. 產品規格：

  1. 二種供電方式：DC 6〜30V（反接保護），並支持micro USB 5.0V供電。

      2. 輸出能力：直流30V 5A或交流220V 5A，無電壓接點輸出。

      3. 靜態電流：20mA工作電流：50mA。

      4. 使用壽命：大於10萬次（帶光耦合隔離，增強抗干擾能力）

      5. 工作溫度：-40〜85℃。

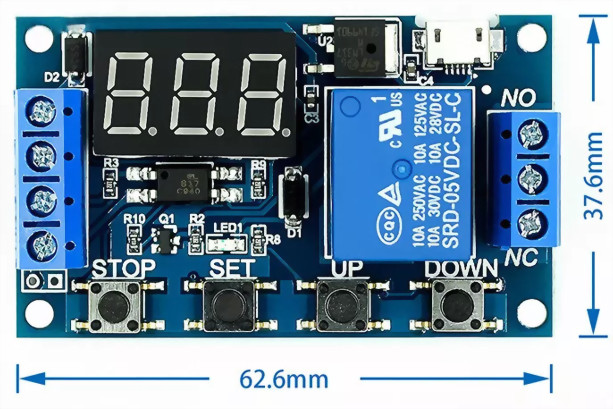

      6. 尺寸：6.2*3.8*1.7cm。
